現場の状況(電気の使用量や幹線の亘長など)で以下の幹線に決まります!!弊社は電線に負担がかからないようにゆとり思った安全設計で施工を行なっております。無料お見積もりを行なっておりますので詳しくはお問い合わせください!!
幹線の種類 ニュースラット38sq ニュースラット22sq
ニュースラット14sq CVT14sq CVT8sq

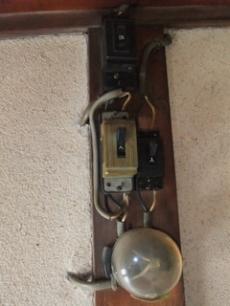

ご参考例借家 単相2線式 幹線VVF2.0㎜ メインブレー
カー無し 分岐ブレーカーが3個 正直かなり危
ないです!!
借家 単相三線式 幹線CVT8sq 40AELB漏電
遮断器付 分岐ブレーカー6+2
分電盤取付け前の様子です。 ゴチャゴチャしてますが後でキレイに整理します!!
上側と下側の電線を振り分けて分電盤本体を取付けていきます。中性線になるべく電流が流ないようになるべく各負荷の容量を確認して、なるべく均等になるように振分けていきます。
※電力会社推奨
ストリップゲージをしっかりと確認して確実に差し込んでいきます。差込があまかったり、電線の剥き代が短いと発熱・発火の原因になるので大変危険です!!
幹線に圧着端子を取り付けていきます!! 適切な工具でしっかりと圧着して、必ず電線の太さと刻印また抜けないかどうか確認します。(使用した幹線はニュースラット22sq)
幹線をしっかりと締め付けていきます!!あまり締め付けすぎると端子台が欠損する可能性があるので注意が必要です。絶縁抵抗計を使用して対地間・線間の絶縁がとれているかをしっかり測定して接続の部分は完了です!!
ネームプレートをExcelで作成して取り付けます。
※現場の状況にもよりますがネームプレート作成に少しお時間をいただいております。したがってネームプレート取付が後日になります。あらかじめご了承お願い致します。
昔の分電盤と違い今の分電盤はフタがついている物もございますので格段にオシャレになっています!!
各種無料お見積もりですのでまずはお気軽にご相談ください!!
